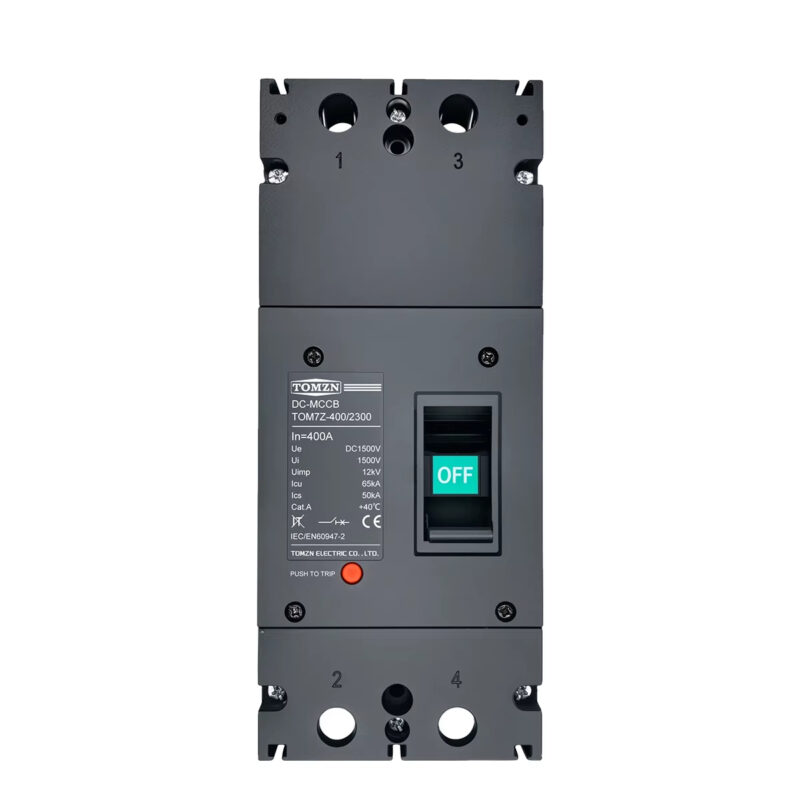

Disjoncteur DC MCCB 2P 1500 V, 300 A / 350 A / 400 A, Icu 65 kA, Ics 50 kA
CHF 189.00
Disjoncteur moulé 2 pôles, DC 1500 V, 300/350/400 A. Pouvoir de coupure Icu 65 kA et Ics 50 kA. Non polarisé, double isolation, capots de bornes anti-arc. Idéal pour strings PV haute tension et applications DC industrielles. IEC 60947-2, CE. Dimensions : 215×120×90 mm.
DC 1500 V • 2P • 300/350/400 A.
Icu 65 kA / Ics 50 kA pour défauts sévères.
Non polarisé : câblage haut/bas indifférent.
Double isolation + capots de bornes : réduction du risque d’arc.
Déclenchement rapide ~0,1 s en surcharge/court-circuit.
Température de service −5 °C à +40 °C.
Conformité IEC 60947-2, marquage CE.
Format compact 215×120×90 mm, montage vertical.

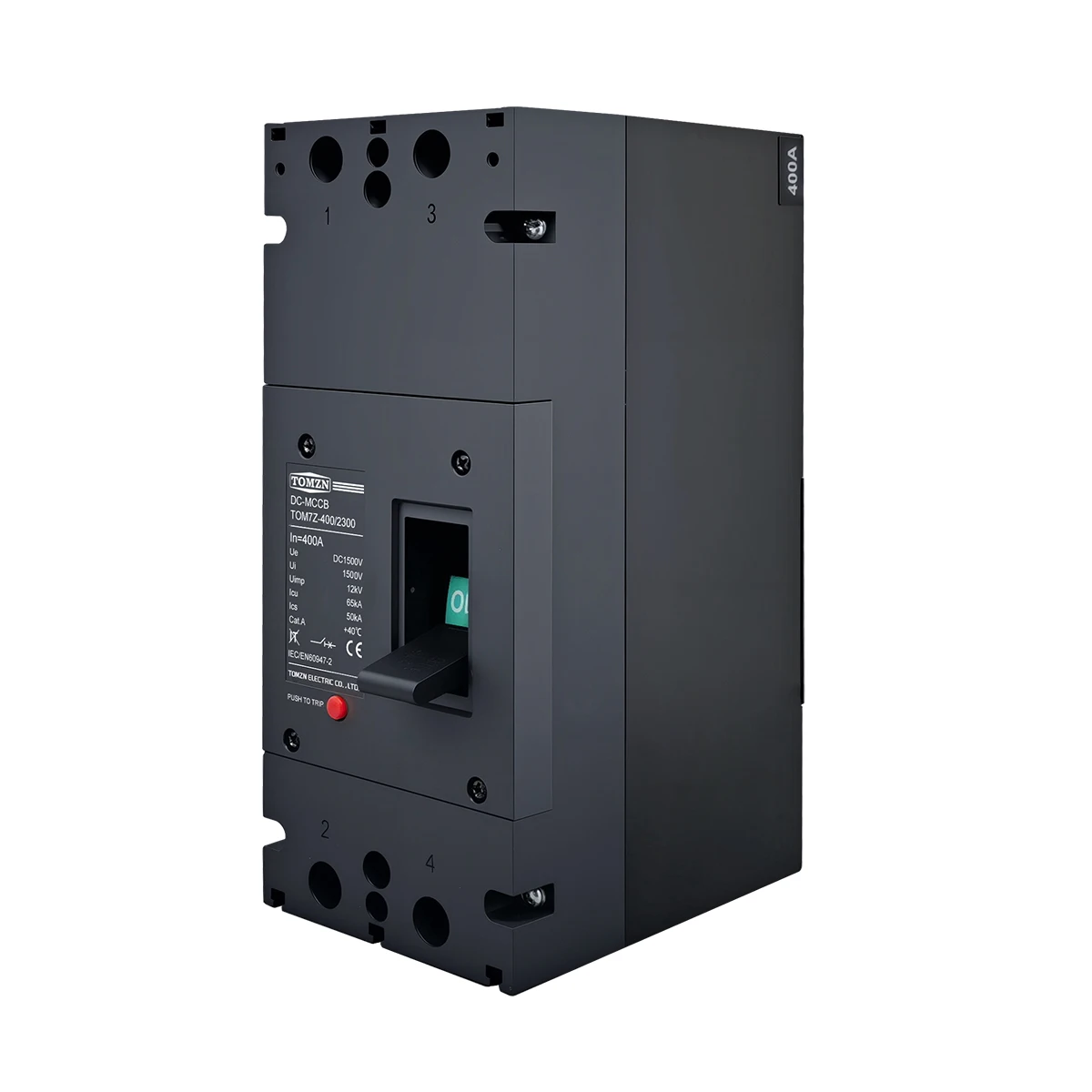

Ce disjoncteur est un MCCB 2 pôles pour courant continu 1500 V conçu pour la protection surcharge et court-circuit des circuits DC à forte intensité. Sa construction moulée à double isolation et ses capots de bornes limitent la propagation des arcs et sécurisent les connexions dans les environnements haute tension.
Grâce à un pouvoir de coupure Icu 65 kA (Ics 50 kA), il convient aux strings photovoltaïques, onduleurs centraux, bus DC industriels, éolien/hydraulique et autres alimentations DC. Le câblage non polarisé simplifie l’intégration : entrée/sortie en haut ou en bas sans impact fonctionnel. Le mécanisme de déclenchement rapide (~0,1 s) protège efficacement équipements et conducteurs.
Applications typiques
Champs et combinateurs PV haute tension (jusqu’à 1500 V DC)
Liaisons DC onduleur-stockage, busbar DC industriels
Énergie éolienne/hydraulique, bancs de charge, mobilité DC
Caractéristiques de sécurité
Déclenchement instantané (< 0,1 s) lors d’un défaut

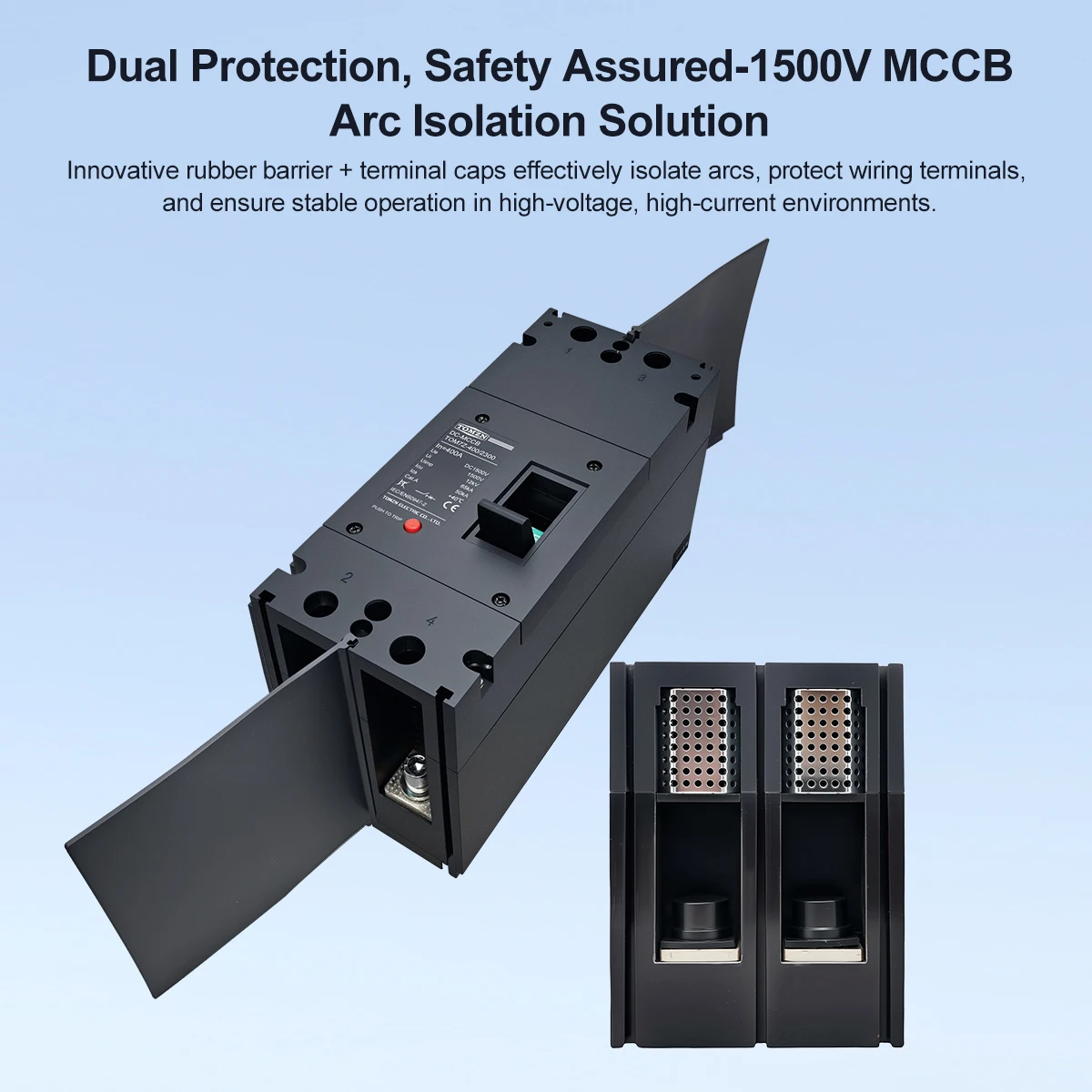

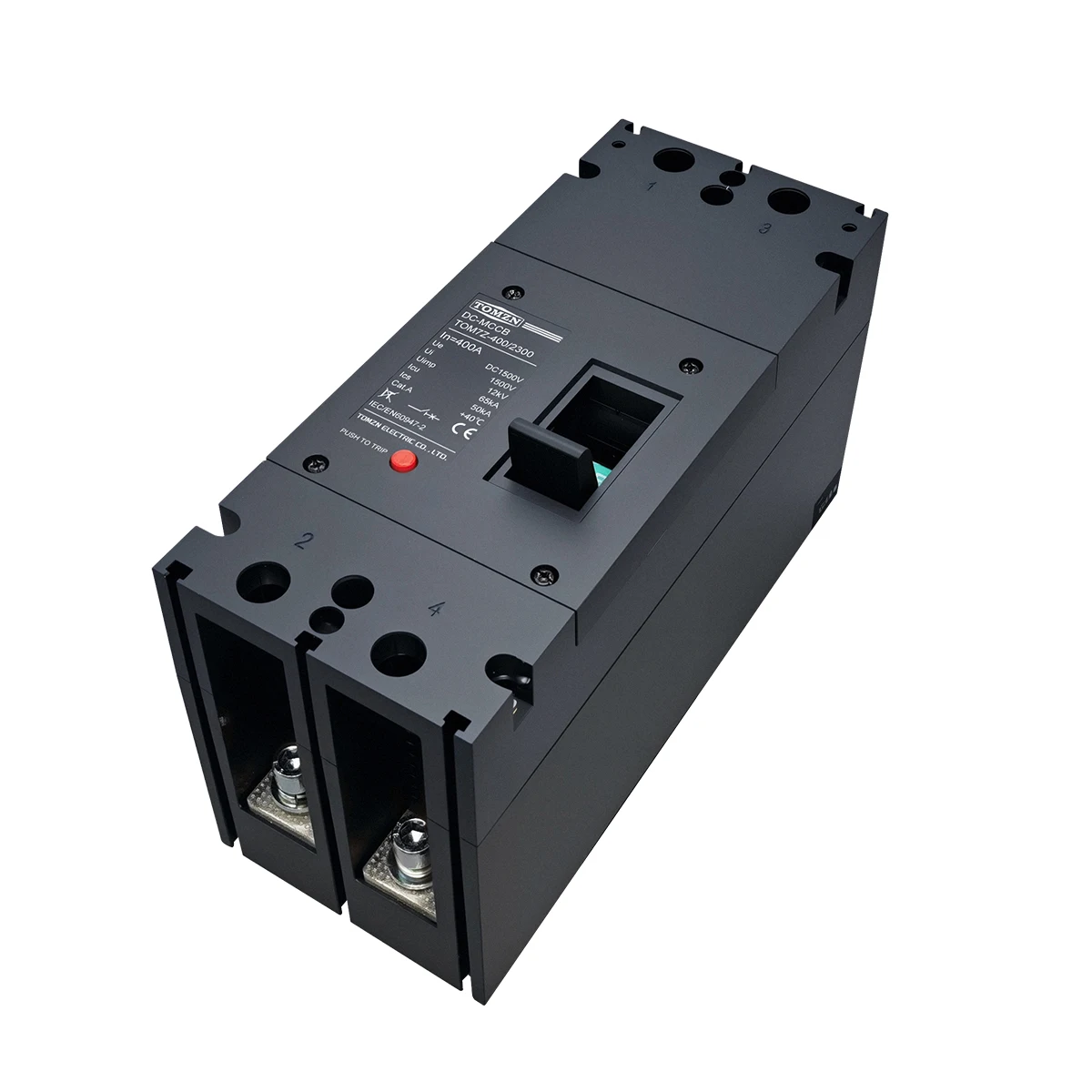

Capots de bornes isolants + barrière caoutchouc anti-arc
Structure doublement isolée pour éviter les contacts accidentels

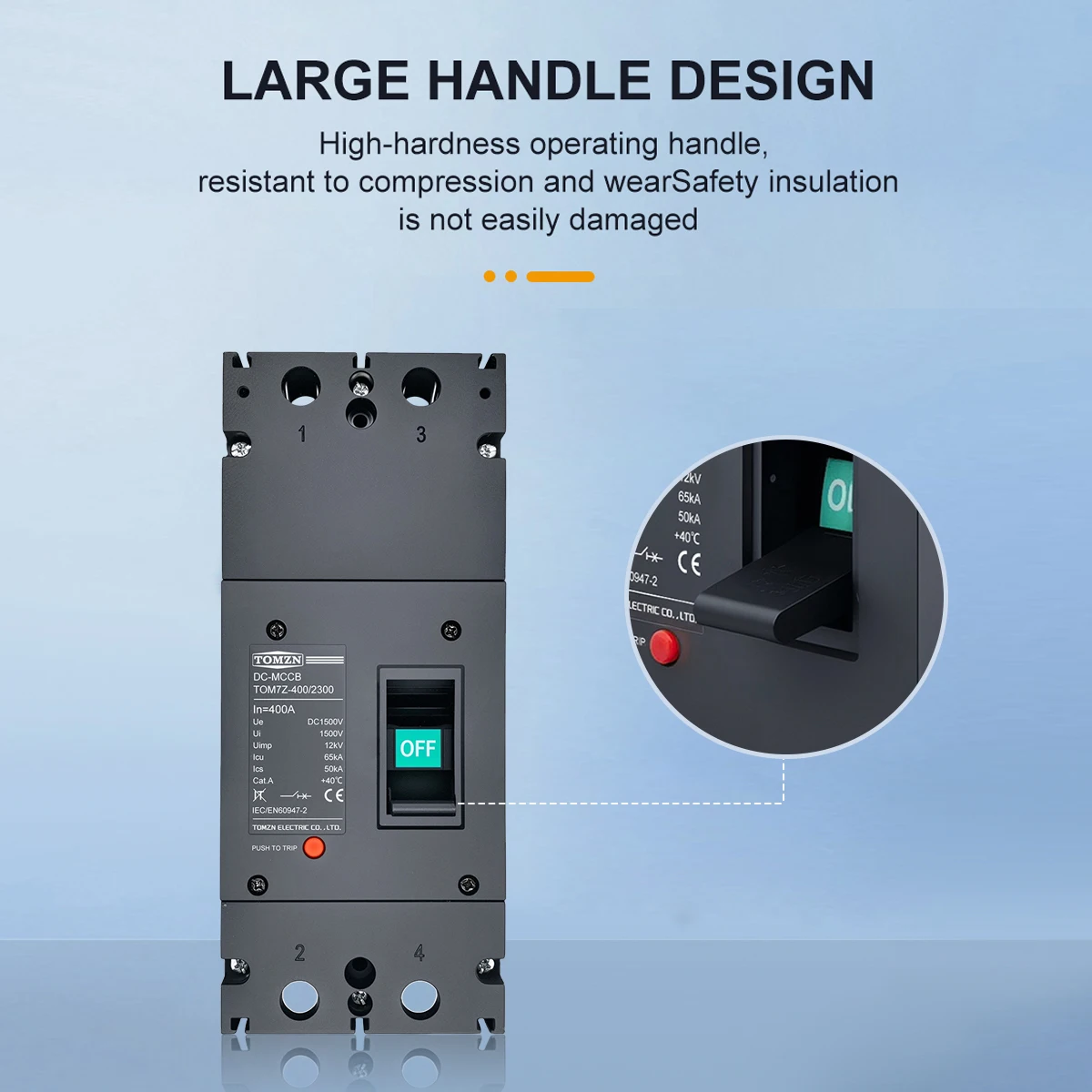

Mécanisme robuste assurant une commutation fiable sous forte charge
Contenu
1× Disjoncteur MCCB DC 2P TOMZN TOM7Z (courant au choix)
2× Capots de bornes
Notice
Remarques d’installation
Installer par personnel qualifié. Respecter les sections de câbles, couples de serrage et distances d’isolement propres au 1500 V DC.
Prévoir un sectionneur de proximité si requis par la norme locale.
Vérifier la capacité de coupure vs courant de court-circuit du site.
Mises en garde
Produit de protection électrique. Installation et dimensionnement sous responsabilité d’un professionnel qualifié selon normes locales.
| Paramètre | Valeur / Description |
|---|---|
| Marque / Modèle | TOMZN |
| Type d’appareil | Disjoncteur à boîtier moulé (MCCB) pour courant continu (DC) |
| Nombre de pôles | 2P (2 pôles protégés) |
| Tension nominale (Ue) | DC 1500 V |
| Tension d’isolement (Ui) | 1500 V |
| Tension de tenue aux chocs (Uimp) | 12 kV |
| Courant nominal (In) | 300 A / 350 A / 400 A (selon modèle) |
| Pouvoir de coupure ultime (Icu) | 65 kA |
| Pouvoir de coupure de service (Ics) | 50 kA |
| Fréquence | Courant continu (DC uniquement) |
| Temps de déclenchement | < 0,1 s en cas de court-circuit ou surcharge |
| Catégorie d’emploi | DC-PV2 / DC-PV3 (systèmes photovoltaïques haute tension) |
| Température de fonctionnement | −5 °C à +40 °C |
| Altitude d’installation max. | 2000 m sans déclassement |
| Humidité relative max. | 95 % sans condensation |
| Indice de protection | IP20 (intérieur, bornes protégées) |
| Polarité | Non polarisé – entrée/sortie interchangeable |
| Isolation | Double isolation, structure interne isolée |
| Matériau du boîtier | Thermoplastique haute résistance retardateur de flamme |
| Protection intégrée | - contre les surcharges - contre les courts-circuits |
| Mécanisme | Verrouillage manuel ON/OFF avec bouton test “Push to Trip” |
| Bornes de connexion | Serrage par vis avec capots isolants anti-arc fournis |
| Type de montage | Montage vertical (rail ou platine) |
| Position de montage | Indifférente (non polarisé haut/bas) |
| Norme de conformité | IEC 60947-2, CE |
| Dimensions (H × L × P) | 215 × 120 × 90 mm |
| Profondeur de levier | 15 mm (poignée ON/OFF) |
| Poids approximatif | 1,9 – 2,3 kg selon calibre |
| Couleur | Noir mat |
| Références exactes | - TOM7Z-300/2300 → 300 A - TOM7Z-350/2300 → 350 A - TOM7Z-400/2300 → 400 A |
Q : Peut-on l’utiliser en AC ?
R : Non. Appareil optimisé pour courant continu.
Q : Polarité à respecter ?
R : Non. Modèle non polarisé.
Q : Usage PV 1500 V ?
R : Oui, dans les limites Icu/Ics et de l’ingénierie du site.
